Контактные кольца питания и сигнала: избегайте электромагнитных помех и потери сигнала

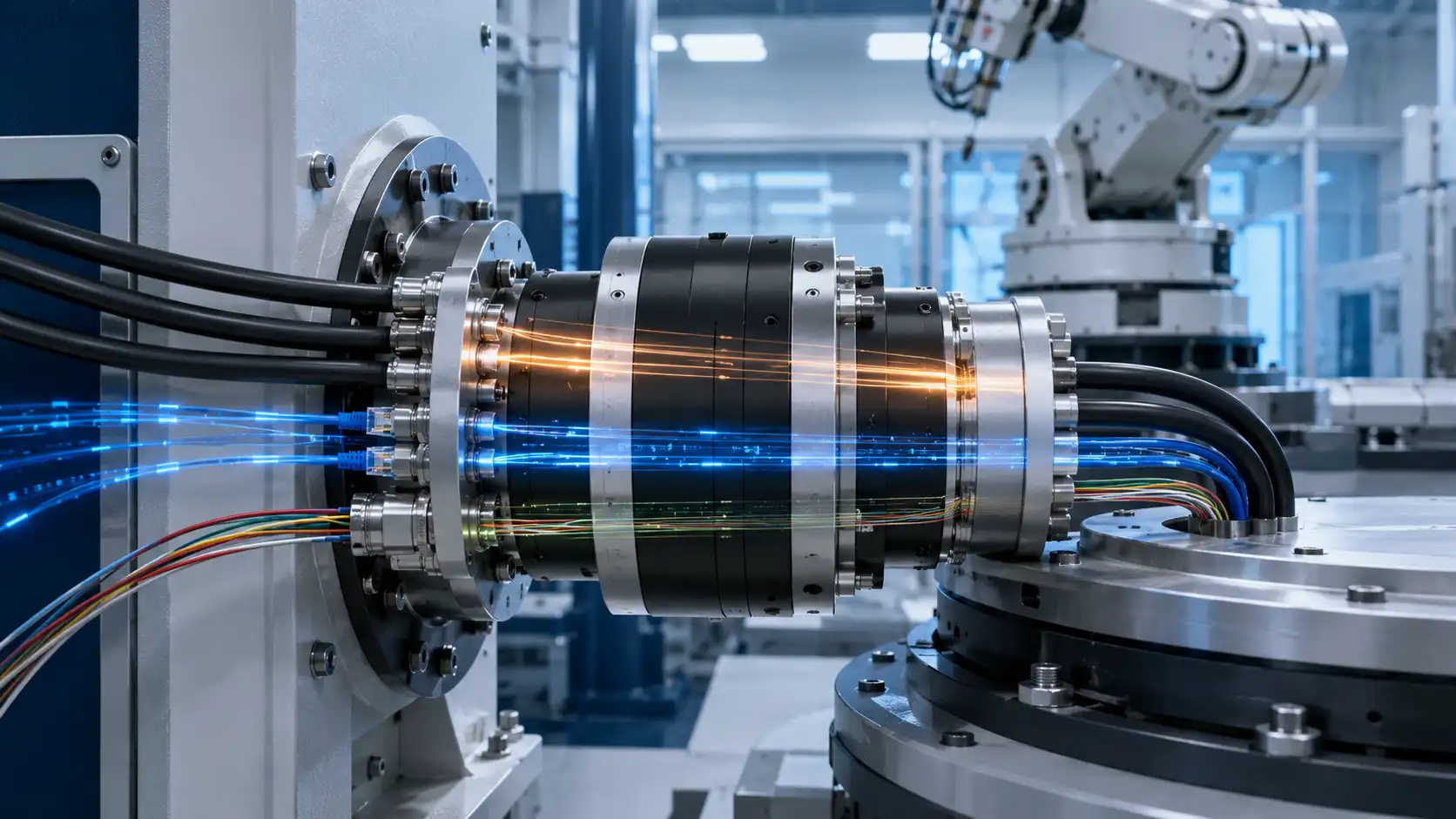

Контактное кольцо питания и сигналов, также называемое гибридным контактным кольцом или контактным кольцом питания и данных, передает электроэнергию и сигналы связи между неподвижной рамой и вращающейся частью в одном узле. Это позволяет машине вращаться непрерывно, не перекручивая кабели, не ограничивая движение и не прибегая к сложной прокладке кабелей.

Одно контактное кольцо может одновременно передавать и мощность, и сигналы. Более сложный вопрос заключается в том, будет ли он продолжать работать так надежно в течение многих лет. Силовые цепи, особенно с более высоким-напряжением или большим-током, генерируют электрический шум. Цепи связи, такие как Ethernet, обратная связь с энкодером, шина CAN и RS485, зависят от экранирования, контролируемой маршрутизации и физического разделения внутри кольца. Во время реального анализа проекта первым вопросом редко бывает: «Сколько схем?» Вопрос в том, «насколько чувствителен каждый сигнал и что находится рядом с ним?»

В этом руководстве объясняется, как объединить мощность и связь в одном контактном кольце, какие детали конструкции действительно важны, что может пойти не так и какую именно информацию нужно подготовить, прежде чем запрашивать индивидуальную сборку.

Может ли одно контактное кольцо передавать как мощность, так и сигналы?

Да. Единственное контактное кольцо может быть спроектировано для совместной передачи энергии, сигналов управления и коммуникационных данных. В зависимости от применения и сочетания схем один и тот же продукт описывается как контактное кольцо для питания и сигнала, контактное кольцо для питания и передачи данных, гибридное контактное кольцо или контактное кольцо для питания и связи.

Гибридное контактное кольцо может сочетать в одном корпусе любое из следующего:

• Силовые цепи для двигателей, нагревателей, освещения, инструментов или вращающегося оборудования.
• Цепи управления низкого-напряжения
• Цифровые или аналоговые сигналы датчиков
• Обратная связь энкодера или резольвера
• Связь Ethernet или промышленная полевая шина
• Видео, радиочастотные или высокочастотные-каналы в специализированных конструкциях

Важным моментом является то, что эти схемы не следует просто собирать вместе. Надежная конструкция должна учитывать токовую нагрузку, уровень напряжения, чувствительность сигнала, экранирование кабеля, внутреннюю компоновку, скорость вращения, воздействие окружающей среды и ожидаемый срок службы. Сделайте это правильно, и один узел сможет заменить клубок отдельных поворотных разъемов.

Что такое контактное кольцо питания и сигнала?

Контактное кольцо питания и сигналов представляет собой электромеханический вращающийся разъем, который передает электрическую энергию и информацию через вращающийся интерфейс. Одна сторона машины фиксирована, а другая вращается; без контактного кольца провода между ними будут перекручиваться, уставать и в конечном итоге ломаться. Токосъемное кольцо поддерживает непрерывный электрический путь через проводящие кольца и щетки, поэтому цепь остается неповрежденной во время вращения машины. Если стандартные размеры каталога не соответствуют набору цепей,изготовленное на заказ контактное кольцопостроен вокруг реальной машины, а не наоборот.

Силовые цепи

Силовые цепи несут энергию, которая приводит в движение оборудование на вращающейся стороне. Они определяются напряжением, током, количеством цепей, рабочим режимом и запасом прочности. Типичными примерами являются мощность двигателя, мощность управления 24 В постоянного тока, мощность нагревателя, освещение, мощность инструментов, а также сервоприводы или цепи привода. Более высокий ток и более высокое напряжение требуют более крупных проводников, большего изоляционного пространства, лучшего управления температурным режимом и более консервативных запасов безопасности.

Сигнальные и коммуникационные цепи

Сигнальные цепи передают информацию, а не основную мощность: управление включением/выключением, выходы аналоговых датчиков, обратная связь энкодера, последовательные каналы, данные полевой шины и Ethernet. Общие типы включают Ethernet, шину CAN, RS485/RS422, PROFIBUS, PROFINET, EtherCAT, Modbus, обратную связь энкодера, сигналы термопары и температуры, датчики предельных значений и приближения, а также сигналы камеры или видео в специализированных системах. Эти схемы гораздо более чувствительны к электрическим помехам, изменению-сопротивления контактов, несоответствию импедансов и плохому экранированию, чем простая линия электропередачи.

Почему объединение мощности и связи требует тщательного проектирования

Проблема не в том, могут ли энергия и сигналы физически находиться в одном теле. Они могут. Задача состоит в том, чтобы обеспечить чистоту связи, в то время как сильноточные-цепи переключаются на расстоянии нескольких миллиметров.

Электромагнитные помехи

Сильноточные-цепи и силовые коммутационные цепи излучают электромагнитные помехи, а промышленные условия с приводами с переменной-частотой, серводвигателями и частым переключением тяжелых индуктивных нагрузок — это именно те условия, которые международныестандарты электромагнитной совместимостивыделить как тяжелые. Если этот шум попадает в линию связи внутри контактного кольца, симптомы конкретны: потеря пакетов Ethernet, неправильный подсчет фронтов энкодера, дрейф аналоговых показаний и периодические неисправности, которые сложно отследить. Риск возрастает в зависимости от скорости переключения, тока и длины кабеля.

Перекрестные помехи между цепями

Перекрестные помехи — это энергия от одной цепи, соединяющейся с другой через тесную внутреннюю прокладку, неэкранированные провода или кольца, сгруппированные без достаточного разделения. В первую очередь страдают низко-аналоговые сигналы и высокоскоростные-данные, в то время как надежные схемы управления с сухими-контактами не обращают на это внимания. Определение того, какие каналы могут терпеть шум, а какие нет, является первым шагом впредотвращение перекрестных помех между каналами.

Контактный шум и целостность сигнала

Контактное кольцо передает сигнал через подвижные контакты. В хорошо сконструированном продукте-интерфейс стабилен, но материал контакта, конструкция щетки, скорость, вибрация, качество поверхности и загрязнение — все это определяет долгосрочное-поведение. Для высокоскоростной передачи данных-это имеет наибольшее значение: гигабитный канал требует контролируемого импеданса, минимального отражения и низких вносимых потерь. Эти требования действительны для Ethernet, коаксиального видео и радиочастот и в значительной степени неактуальны для концевого выключателя на 24 В, именно поэтому эти два параметра не следует указывать одинаково.

Ограничения по пространству

Большинству покупателей хочется, чтобы в одном компактном блоке было все: питание, Ethernet, датчики, иногда воздух или жидкость, а также элементы монтажа. В робототехнике, упаковочном оборудовании, системах камер и вращающихся платформах места мало. Компактный дизайн достижим, но меньше не означает автоматически лучше. Если при уменьшении корпуса жертвуют разделением, изоляцией, экранированием или удобством обслуживания, выигрыш в упаковке теряется в надежности.

Инженерное примечание: оценивайте гибридное контактное кольцо по самому слабому сигналу, а не по количеству цепей. Одна неэкранированная пара энкодеров, проложенная рядом с цепью импульсного двигателя, может привести к большему времени простоя, чем десять дополнительных силовых колец.

Типичные конфигурации гибридных контактных колец

Принципы легче применять на конкретных примерах. Приведенные ниже комбинации представляют собой общие запросы, а не единый фиксированный каталог, и они показывают, как сочетание сигналов, а не количество основных цепей, влияет на проект:

• Упаковка турели:Управление 24 В постоянного тока + 2 x мощность двигателя 10 А + примерно 8 низкоскоростных цифровых входов/выходов + 1 x 100 Мбит/с Ethernet. Путь Ethernet задает стратегию внутреннего разделения, хотя количество цепей питания и ввода-вывода превосходит его.
• Поворотный стол с серво-приводом:мощность двигателя + обратная связь дифференциального энкодера (A/B/Z). Целостность энкодера определяет точность машины, поэтому пары обратной связи получают самый чистый и защищенный путь в кольце.
• Инструментальная платформа:24 В постоянного тока + RS485 (Modbus) + несколько каналов аналоговых датчиков. Здесь аналоговые линии и дифференциальная последовательная шина являются чувствительными элементами, а дисциплина заземления имеет большее значение, чем размер.

Какие сигналы может передавать гибридное контактное кольцо?

Многие типы сигналов могут быть интегрированы с питанием, но каждый из них предъявляет разные требования, и считать их взаимозаменяемыми является наиболее распространенной ошибкой проектирования.

Сигналы управления низкой-скоростью

Простое управление, концевые выключатели, реле и базовые цифровые входы/выходы легче всего передать. Им по-прежнему требуется адекватное качество контактов и правильные номиналы напряжения и тока, но они хорошо переносят шум.

Аналоговые сигналы датчиков

Аналоговые выходы датчиков температуры, давления или тензодатчиков чувствительны к шуму и падению напряжения, и чем ниже уровень сигнала, тем больше экранирования, заземления и маршрутизации определяют, можно ли использовать показания.

Энкодер и сигналы обратной связи

Сигналы энкодера замыкают контур управления движением, поэтому ухудшение качества проявляется в ошибке положения, нестабильном движении или неожиданном простое. Выбирайте контактное кольцо в зависимости от типа кодера, формата сигнала, скорости и длины кабеля, а не только от количества каналов. Для вращающихся рычагов и концевых эффекторовсигнальное контактное кольцо, созданное для робототехникиуже учитывает эти пути обратной связи.

Ethernet и промышленная связь

Ethernet заслуживает большего внимания, чем любой управляющий сигнал. Тракт должен поддерживать требуемую скорость передачи данных и сохранять электрические характеристики канала. Путь Fast Ethernet 100 Мбит/с и путь Gigabit не являются взаимозаменяемыми: скручивание пары, непрерывность экрана и внутренний маршрут становятся все более жесткими по мере роста скорости, и это коренится в правилах физического-уровня сети.Стандарты Ethernet IEEE 802.3. Промышленные протоколы-реального времени, такие как PROFINET, EtherNet/IP и EtherCAT, которые

Технологическая группа EtherCATопределяется поверх стандартного оборудования Ethernet, должен использовать путь, разработанный для этого протокола, а не общий разъем. В этом живет более глубокое лечение.

руководство по контактным кольцам Ethernet.

Видео и высокочастотные-сигналы

Видео, радиочастотные и другие высокочастотные-сигналы могут потребовать специальной конструкции контактов, коаксиальных путей, контролируемого импеданса или вообще альтернативной технологии. Решите это заранее, потому что их модернизация в готовую конструкцию редко бывает чистой.

Как уменьшить помехи и защитить сигналы внутри контактного кольца

Надежное контактное кольцо питания и сигнала обычно основано на совместной работе нескольких из следующих методов.

1. Разделите силовую и сигнальную части.

Держите чувствительные каналы связи подальше от цепей высокого-напряжения и высокого-тока, назначив им собственное оборудование: два физически отдельных ядра, размещенных в одном корпусе, отдельные кольцевые группы или выделенные внутренние зоны. Это единственная наиболее эффективная мера, когда по кольцу передается Ethernet, сигнал обратной связи энкодера или другие-чувствительные к шуму сигналы.

2. Используйте разделительные пластины и изоляционные перегородки.

Непроводящий делитель между силовой и сигнальной секциями создает физический барьер и улучшает изоляцию. Детали зависят от размера кольца, количества цепей, напряжения и конструкции, и там, где имеют значение путь утечки, класс изоляции или диэлектрическая стойкость, барьер следует указывать с учетом соответствующего безопасного расстояния, а не добавлять на глаз. Разделительные пластины сами по себе не являются законченным решением, но они занимают свое место в более широкой стратегии изоляции.

3. Предоставьте коммуникациям собственный герметичный узел-в конструкциях с большим-проходным отверстием.

В сборках с большим-диаметром и большим-током самая надежная изоляция – это создание каналов связи в виде автономного-модуля, часто представляющего собой контактное кольцо-меньшего диаметра, установленное внутри основного корпуса и изолированное от окружающей силовой секции. В этом случае путь передачи данных находится на максимально возможном физическом расстоянии от основных силовых проводников, а также имеет собственный защищенный корпус, защищенный от тепла и мусора, образующихся на стороне питания. Это подходит для вращающихся соединений большой-мощности, где одно общее ядро ​​может привести к тому, что чувствительные каналы Ethernet или каналы кодера будут находиться в неудобной близости от сильного тока. Это увеличивает стоимость деталей и сборки по сравнению с разделительной пластиной, но в требовательных проектах это часто то, что отделяет ненадежную связь от надежной.

4. Используйте экранированный кабель и правильно заделите экран.

Цепи связи, проложенные рядом с силовой проводкой, нуждаются в экранированном кабеле. Для Ethernet и других высокоскоростных-сигналов учитываются тип кабеля, разъем, скрутка пары, заделка экрана и заземление. Защитный экран необходимо пронести через сборку и приклеить как с вращающейся, так и с неподвижной стороны, а не оставлять плавающим на одном конце. Самая распространенная ошибка — указание экранированного кабеля и последующее игнорирование способа подключения экрана; плохо заделанный щит портит остальную часть конструкции. Это сердце эффективногоэкранирование для надежной передачи сигнала.

5. Проложите силовую и сигнальную проводку по разным путям.

Даже внутри одной сборки планируйте проводку. Не объединяйте силовые и сигнальные провода в пучок, пока их расположение не будет проверено на предмет шума и безопасности. Там, где позволяет пространство, проложите коммуникационную проводку через отдельный внутренний канал, часто через центральную трубку, а силовые проводники прокладывают по другому маршруту. Целью является последовательное разделение неподвижной стороны и вращающейся стороны.

6. Используйте специальный модуль данных, когда этого требует протокол.

Не каждое контактное кольцо подходит для высокоскоростной-передачи данных. Для Ethernet, промышленного Ethernet, видео высокого-разрешения или других высокочастотных-сигналов может потребоваться специальный модуль данных, разработанный для этого протокола. Прежде чем рекомендовать конструкцию, производитель должен знать скорость передачи данных, протокол, тип кабеля и разъема, а также допустимую частоту ошибок.

Контактное кольцо питания и сигнала в сравнении с другими вариантами

Гибридное контактное кольцо не всегда является ответом. Правильный выбор зависит от требований к данным, уровня мощности, занимаемого пространства, стоимости и целевого показателя надежности. Используйте таблицу ниже в качестве помощи при принятии решения, а не в качестве списка функций.

Для большинства промышленных машин, в которых умеренная мощность сочетается с датчиками, управлением и связью, специальное гибридное контактное кольцо обеспечивает лучший баланс, но только после того, как микс сигналов был сопоставлен и чувствительные каналы защищены. Когда скорость передачи данных или среда электромагнитных помех доводят медь до предела,оптоволоконное вращающееся соединениеявляется более честным выбором, поскольку его помехозащищенность обеспечивается за счет пропускания света, а не тока.

Простой процесс принятия проектного решения

Когда проект начнется, проработайте требования в следующем порядке. Правильный тип продукта обычно становится очевиден на последнем этапе.

• Шаг 1: Определите силовую нагрузку.Цепи, напряжение, ток, переменный или постоянный ток, а также режим работы. Здесь задается размер кольца, поперечное сечение-проводника, расстояние между изоляцией и нагрев.
• Шаг 2: Ранжируйте чувствительность сигнала.Отделите надежное управление от чувствительных аналоговых, кодирующих и высокоскоростных-данных. Внутренней планировкой управляет самый чувствительный сигнал, а не самый многочисленный.
• Шаг 3: Определите скорость передачи данных и протокол.Fast Ethernet и Gigabit — это не одно и то же, и у полевой шины свои требования к электрическим характеристикам.
• Шаг 4: Сопоставьте окружающую среду и пространство.Степень защиты IP, температура, вибрация, размер сквозного-отверстия и выход кабеля.
• Шаг 5. Определите стандарт, индивидуальный или оптоволоконный кабель.Только теперь компромисс-между стандартной деталью, нестандартным гибридом и оптическим каналом решается четко.

Когда контактное кольцо питания и сигнала является правильным выбором?

Стандартного контактного кольца достаточно, если в приложении используются простые силовые цепи, сигналы с низкой-скоростью, умеренная скорость и чистая окружающая среда. Специальное контактное кольцо питания и сигнала является лучшим выбором, если выполняются некоторые из следующих условий:

• Питание и связь должны быть объединены в одном узле.
• Требуется связь по Ethernet или полевой шине
• Пространство ограничено
• Приложение работает с высоким током или высоким напряжением.
• Окружающая среда суровая
• Требуются специальные разъемы, кабельные выходы или сквозное-отверстие.
• Качество сигнала имеет решающее значение для производительности машины
• Машине необходима долгосрочная-надежность с минимальным временем простоя.

Индивидуальный не означает излишне сложный. Чаще всего это самый безопасный способ установить контактное кольцо на настоящую машину, вместо того, чтобы заставлять машину вращать стандартный продукт.

Как указать контактное кольцо питания и сигнала

Чем полнее спецификация, тем точнее проект. «Нам нужна мощность и Ethernet» недостаточно, чтобы возражать. Проработайте четыре области ниже; каждый предмет востребован, потому что он меняет дизайн.

Электрические требования

• Количество силовых цепей, а также напряжение и ток для каждой
• Переменный или постоянный ток, непрерывный или прерывистый режим работы
• Пиковый ток, где это необходимо
• Заземление, изоляция и любая сертификация.

Силовые цепи во многом определяют размер кольца, конструкцию проводника, расстояние между изоляцией, нагрев и запас прочности.

Требования к сигналу и связи

• Тип сигнала или протокол и скорость передачи данных
• Тип кабеля, тип разъема и количество каналов
• Требования к экранированию и максимальная длина кабеля
• Приемлемая частота ошибок и тип сигнала: аналоговый, цифровой, дифференциальный или высокочастотный.

Для Ethernet или промышленного Ethernet укажите точный протокол и скорость передачи данных. Кольцо, обрабатывающее сигнал с низкой-скоростью, может быть непригодным для-высокоскоростной связи.

Механические требования

• Ограничения по размеру сквозного-отверстия, наружному диаметру и длине
• Способ монтажа, скорость и направление вращения
• Постоянное или прерывистое вращение
• Направление вывода кабеля, расположение разъема и окружающее пространство

Механические ограничения часто решают, подойдет ли стандартная модель или потребуется индивидуальная сборка. Когда конструкция должна пропускать валы, проводку или среду через центр,контактное кольцо со сквозным-отверстиемобычно является отправной точкой.

Экологические требования

• Использование в помещении или на открытом воздухе, температурный диапазон и влажность.
• Воздействие пыли, масла или воды, а также вибрация или удары.
• Коррозионные условия и требуемый класс IP
• Доступ для технического обслуживания и ожидаемый срок службы

Окружающая среда определяет выбор материала, уровень герметизации и защиты. Требуемый рейтинг IP, в частности, соответствует двухзначной системе, определенной вМЭК 60529, где первая цифра обозначает твердые вещества, а вторая — воду, поэтому присвоение целевого показателя, такого как IP54 или IP65, сообщает производителю, какой именно герметичности должна достичь конструкция.

Распространенные ошибки, которых следует избегать

Одинаковое отношение ко всем цепям

Питание, аналоговый сигнал, обратная связь от энкодера и Ethernet имеют разные потребности. Группирование их без учета шума, экранирования и конструкции контактов создает проблемы с надежностью, которых можно избежать.

Использование стандартного контактного кольца для-высокоскоростной передачи данных

Базовое кольцо обрабатывает простые сигналы питания и низкоскоростные-сигналы, но для высокоскоростной-связи требуется конструкция, соответствующая протоколу. Ethernet, видео и точная обратная связь должны быть упомянуты явно.

Игнорирование экранирования и заземления

Экранирование работает только тогда, когда оно правильно спроектировано и подключено. Плохое заземление создает шум даже при наличии экранированного кабеля.

Выбор только по количеству цепей

Подсчет цепей необходим, но недостаточен. Напряжение, ток, скорость передачи данных, изоляция, скорость, размер, окружающая среда и срок службы — все это влияет на решение.

Слишком поздно оставить обзор дизайна

Контактные кольца располагаются в местах с механическим скоплением. При позднем выборе может не остаться места для правильной проводки, разделения, разъемов или доступа для обслуживания. Заблаговременно привлекайте поставщика контактных колец, особенно если питание и связь используют один узел.

Примеры сценариев применения

Вращающаяся упаковочная машина

Упаковочной турели может потребоваться питание 24 В постоянного тока, сигналы датчиков и Ethernet на вращающейся головке. Компактное гибридное контактное кольцо предотвращает скручивание кабеля и поддерживает непрерывную работу, при этом основными задачами являются скорость вращения, воздействие промывки, прокладка кабеля и стабильный Ethernet.

Роботизированный инструмент на конце--манипулятора

Конечному исполнительному устройству робота требуется питание для инструментов, обратная связь от датчиков и обратная связь с контроллером, часто в очень небольшом объеме. Кольцо должно оставаться компактным, но при этом отделять сигналы от питания, уделяя особое внимание весу, вибрации и интеграции разъемов.

Камера или инспекционная платформа

Вращающаяся платформа камеры обеспечивает питание, управление и передачу видео или данных. Качество сигнала имеет решающее значение, поскольку нестабильные данные искажают результаты захвата и проверки изображений, поэтому в конструкции используются высокие-частотные характеристики, экранирование и плавное вращение.

Ветряное или сверхмощное вращающееся оборудование-

Крупному вращающемуся оборудованию требуется более высокая мощность, обратная связь управления, уплотнение и длительный срок службы. Нестандартная сборка здесь обычно превосходит небольшое стандартное кольцо, поскольку номинальный ток, уровень защиты, температурный диапазон, вибрация и ремонтопригодность определяют сборку.

Заключение

Контактное кольцо питания и сигналов упрощает конструкцию машины, передавая электроэнергию, управление и связь в одном вращающемся узле. Вознаграждение достигается за счет инженерных разработок: разделяйте питание и связь, насколько это позволяет конструкция, экранируйте там, где это необходимо, обдуманно прокладывайте маршруты и указывайте их в соответствии с фактическим протоколом, напряжением, током, скоростью и окружающей средой.

Если ваша машина должна постоянно вращаться при подаче питания, Ethernet, датчиков или обратной связи от энкодера, подготовьте одностраничную спецификацию, охватывающую напряжения и токи, протокол и скорость передачи данных, скорость вращения и размер отверстия, окружающую среду и степень защиты IP, а также режим единичного отказа, который вы не можете допустить. Заранее сообщите об этом производителю контактных колец, и правильная конструкция уменьшит количество отказов кабеля, повысит надежность и облегчит интеграцию всей вращающейся системы.
